Sockel & Arbeitsplatte (Projekt)

Diese Einstellungen sind projektweit (für die ganze Korpusreihe), nicht pro Korpus. Du findest sie in der linken Leiste im Reiter Projekt. Hier liegen Aufstellung (Fugen), der Sockel, die Arbeitsplatte und die Export-Toleranz.

Aufstellung

• Fuge zwischen Korpussen (0–50 mm): der Spalt zwischen benachbarten Korpussen entlang der Reihe. 0 stellt sie auf Stoß. Grenzen zwei Korpusse aneinander, teilen sie sich ihr Fugenmaß (jede Seite springt um die halbe Fuge zurück, sodass die beiden Fronten mit einer Fuge zusammentreffen).

Export (3D/STEP)

• Fugenspiel Verbindungen (0–2 mm, Schritt 0,05): das Passungsspiel an ineinandergreifenden Verbindungen (Schwalbenschwanz/ Fingerzinken/Nut) im STEP-Export. 0 = exakte Presspassung; höhere Werte geben eine lockerere Leim-/Montagepassung. Betrifft nur den CAD-Export, nicht die Maße der Schnittliste.

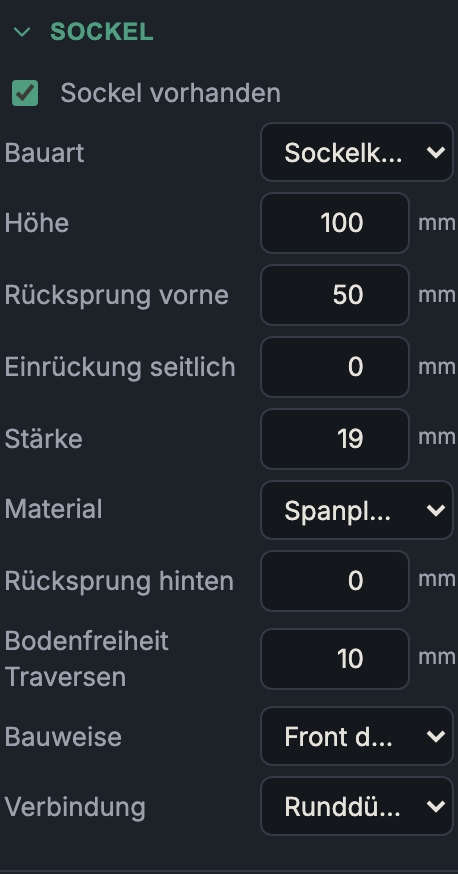

Sockel

• Sockel vorhanden: Legt einen Sockel unter die Korpusse, die „Steht auf Sockel" gesetzt haben. Erst dann ist diese Korpus-Option überhaupt aktivierbar.

Bauart

• Sockelkasten: Ein vollständiger Sockelrahmen (Seiten + Quertraversen + Sockelblende vorne + hinten). Der robuste Standard-Sockel.
• Nur Blende (Systemfüße): Nur die vordere Sockelblende (Toe-Kick); getragen wird der Korpus von verstellbaren Systemfüßen (z. B. Axilo), an die die Blende geclipst wird.
  • Vor- & Nachteile: Systemfüße gleichen unebene Böden aus und erlauben eine leichte, materialsparende Konstruktion; der Sockelkasten ist steifer und geschlossener.

Maße

• Höhe (40–250 mm, Standard 100 mm): Sockelhöhe (= um wie viel der Korpus angehoben wird).
• Rücksprung vorne (0–150 mm, Standard 50 mm): wie weit die Sockelblende von der Korpusvorderkante zurückspringt (Fußfreiheit/Toe-Kick).
• Einrückung seitlich (0–150 mm): wie weit der Sockel an den Reihenenden seitlich eingerückt ist.
• Stärke (12–40 mm): Materialstärke der Sockelteile.
• Material: Material des Sockels.

Nur beim Sockelkasten

• Rücksprung hinten (0–150 mm): wie weit der Sockel hinten zurückspringt. Eine von unten eingeschobene Rückwand erzwingt mindestens ihr eigenes Spiel.
• Bodenfreiheit Traversen (0–40 mm, Standard 10 mm): die inneren Quertraversen enden so weit über dem Boden, dass nur die äußeren Seiten und die Frontblende aufstehen — gutmütiger auf unebenen Böden.
• Bauweise:
  • Front durchgehend: Front (und Rückseite) laufen durch, Seiten/Traversen dazwischen — saubere durchgehende Sockelblende.
  • Seiten durchgehend: Seiten laufen über die volle Tiefe, Front/Rückseite dazwischen.
• Verbindung: wie die Sockelrahmenteile verbunden werden (Dübel/ Domino/Lamello/Schrauben/Nut — wie bei der Korpus-Verbindung).

Arbeitsplatte

• Arbeitsplatte vorhanden: Aktiviert eine Arbeitsplatte; erst dann ist die Korpus-Option „Mit Arbeitsplatte" nutzbar. Die Platte liegt auf der Oberkante der jeweiligen Korpusse.
• Material / Stärke (12–80 mm, Standard 38 mm): Plattenmaterial und -stärke.
• Überstand vorne / hinten (0–150 mm): Überstand über die Korpus-Vorder-/ Hinterkante (vorne üblich ~30 mm für eine Tropfkante).
• Überstand links / rechts (0–300 mm): seitlicher Überstand am Reihenanfang/ -ende (z. B. für eine seitlich überstehende Platte).

Die Arbeitsplatte wird über die Korpusreihe gelegt; mit den Überständen gestaltest du eine durchgehende, übergreifende Platte.
