LR32 / System 32
System 32 ist der europäische Standard der Reihenlochbohrung: zwei senkrechte Lochreihen im 32-mm-Raster in den Korpus-Seiten, in die Bodenträger, Scharnier- grundplatten, Auszüge und Beschläge gesteckt/geschraubt werden. LR32 ist die bekannte Bohrlehre dafür. Diese Gruppe erzeugt diese durchgehenden Lochreihen.
Lochreihen bohren
- Was es macht: Schaltet die Reihenlochbohrung in den beiden Seitenpaneelen ein. Erst dann erscheinen die folgenden Felder.
- Wann man es nutzt: Für systematisch verstellbare Innenausstattung — Bodenträger an beliebiger Rasterhöhe, normgerechte Beschlagmontage.
- Vor- & Nachteile: Volle Flexibilität und Normkompatibilität (Beschläge passen ins Raster); erzeugt viele Bohrungen (sichtbar in der Bearbeitungsliste). Für einen Korpus mit nur festen Böden unnötig.

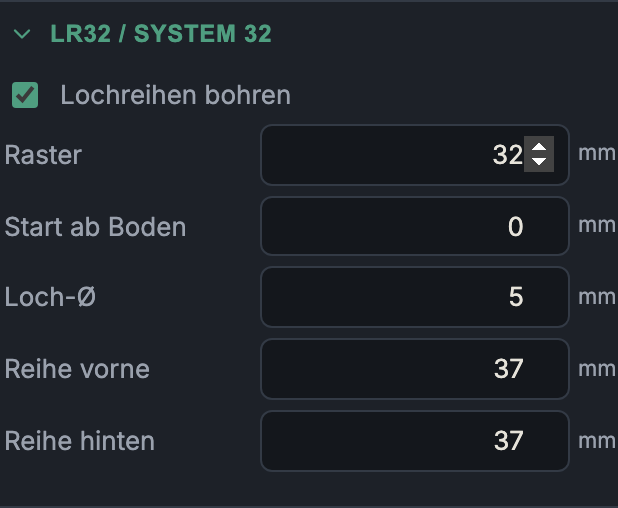

Die Parameter
Alle Maße ergeben sich aus dem System-32-Standard; die Voreinstellungen sind praxisüblich:
- Raster (16–64 mm, Standard 32 mm): der vertikale Lochabstand — die „32" in System 32. (16 mm gibt das halbe Raster für feinere Verstellung.)
- Start ab Boden (0–256 mm): Höhe des ersten Lochs über dem Korpus-Innenboden. So legst du den Beginn der Reihe auf eine sinnvolle Höhe.
- Loch-Ø (3–8 mm, Standard 5 mm): Bohrdurchmesser (Standard- Bodenträger = 5 mm).
- Reihe vorne (20–120 mm, Standard 37 mm): Abstand der vorderen Lochspalte von der Vorderkante.
- Reihe hinten (20–120 mm, Standard 37 mm): Abstand der hinteren Lochspalte von der Hinterkante.
Die Bohrtiefe ist auf den praxisüblichen Wert (13 mm) festgelegt. Die Reihen beginnen oberhalb des Bodens und enden unterhalb des Deckels, bleiben also im Innenraum. Zwei Spalten (vorne/hinten) entsprechen der normalen Beschlag- auflage.
Vorne 37 mm — warum?
Der vordere Abstand von 37 mm ist die klassische System-32-Konvention: Er bringt die vordere Lochreihe in die richtige Lage für Scharnier-Grundplatten und Front-Bodenträger und passt mit dem Randabstand 37 mm der Verbindung ins selbe Raster.
